软件中各项公差计算方法

1.同轴度公差评价计算方法.

在国际定义当中,同心度的公差带是直径为公差值a且与基准圆同心的圆内的区域.

所以以圆A为基准,圆B的同心度误差的计算方法为:

圆B圆心的实际值,投影到基准圆A所在的平面,投影点到圆A圆心距离的两倍.

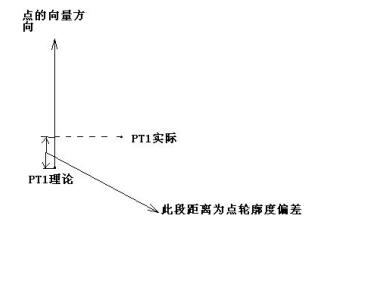

2.点轮廓度公差是美国国标,标准定义为Specifies a profile tolerance applied to a point along the normal of the point's corresponding line(curve) or surface.

所以为实际点在理论点法向上的偏差.

偏差的计算公式为实际点投影到通过理论点的法向直线,两点之间的距离.

3.曲线轮廓度.

公差带是包络一系列直径为公差值t的两包络线之间的区域.

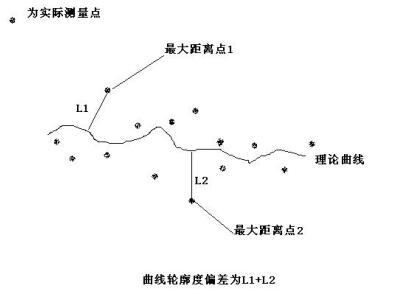

此评价根据实际测量点来进行评价,所以曲线轮廓度偏差的计算方法为

所有分布在理论曲线两端的实际测量点,分别两边距离理论曲线zui大值之和.

4.倾斜度公差

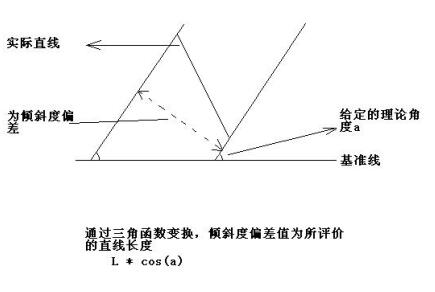

以线为例,公差带是距离为公差值t且与基准线成一定给定角度的两平行平面之间的区域.

所以直线对直线的倾斜度偏差的计算方法为:

5.对称度：

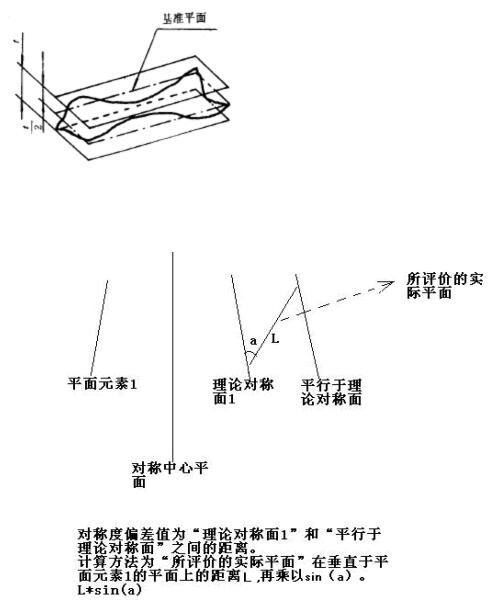

公差带是距离为公差值t且相对基准的中心平面相对配置的两平行平面之间的区域。
